Комплекс БраМос / BrahMos



Противокорабельная крылатая ракета / крылатая ракета для стрельбы по наземным целям. Аналог отечественной крылатой ракеты "Яхонт" / "Оникс" разработки НПО "Машиностроение" (ОКБ-52 В.Н.Челомея) выпускаемый и развиваемый для разных платформ совместным российско-индийским предприятием "BrahMos Aerospace Pvt. Ltd." (образовано 12.02.1998 г.). В 1999 г. начаты работы по комплексу в смежных конструкторских бюро (например, НПО "Искра"). Впервые макет ракеты показан на авиасалоне МАКС-2001. Испытания ракет BrahMos начаты не позже 2001 г., а в январе 2004 г. начато их совместное серийное производство. Ракета BrahMos морского базирования в варианте ПКР (для надводных кораблей) принята на вооружение ВМС Индии в 2006 г. Поступление в части береговой обороны Индии ракетных комплексов наземного базирования началось в 2007 г.

Планируется принять на вооружение разные варианты ракет (по базированию) - сухопутного базирования (колесный транспортер с ТПК вертикального пуска, принят на вооружение), авиационный вариант (носители - Су-30МКИ и др.самолеты ВВС Индии), комплекс для кораблей (принят на вооружение) и подводных лодок ВМС Индии. Индийская сторона занимается созданием системы управления комплекса. Часть комплектующих для ракет BrahMos производит НПО "Стрела" (г.Оренбург, производство ракет). Возможности совместного производства по состоянию на 2009 г. оцениваются в 200 ПКР в год (2005-2006 г.г. - 100 шт в год). Комплекс предлагается на экспорт. Многие характеристики идентичны характеристикам ПКР "Яхонт" / "Оникс".

Дальность обнаружения цели  ГСН в активном режиме - 50 км (по одним данным)

Дальность обнаружения цели  класса "крейсер" ГСН в активном режиме - 75-77 км

Дальность обнаружения цели ГСН в активном режиме минимальная - 1 км

Сектор обнаружения ГСН - +-45 градусов

После обнаружения и захвата цели ГСН ракеты, ГСН выключается и ракета "ныряет" под нижнюю границу зоны ПВО цели и управляется инерциально. После выхода за линию радиогоризонта вновь включается ГСН. Распределение целей происходит на первом этапе работы ГСН (на высоте). При групповом старте ПКР на первом этапе группа ракет перераспределяет цели по определенному алгоритму, исключая возможность поражения одной цели несколькими ракетами (если это главная цель). Ракеты запрограммированы на совершение противоракетных маневров. В память бортовой БЦВМ заложены электронные "портреты" основных кораблей потенциальных противников и логика определения построения корабельных ордеров для выбора главной цели.


BrahMos block 1 - вариант для стрельбы по наземным целям судя по всему оснащен инерциальной системой управления и ГСН с наведением по радиолокационному портрету цели.

BrahMos block 2 - в СМИ была информация об использовании ГСН, работающей в широком спектре частот (оптическая + РЛС ГСН по всей видимости). Возможно так же появление модификации с пассивной РЛ ГСН.

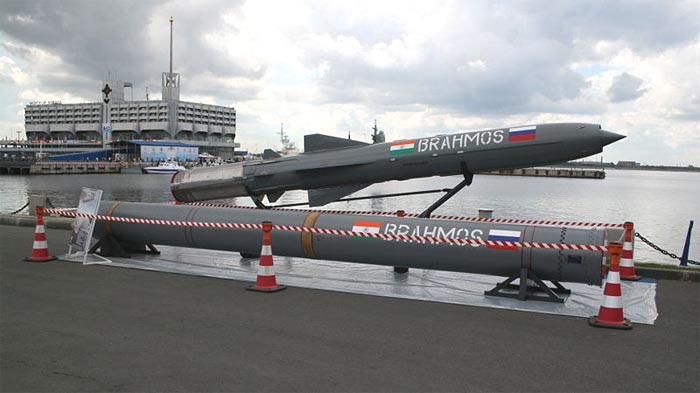

Пусковая установка - транспортно-пусковой контейнер (ТПК) применяемый на различных платформах (см.Модификации ниже). По другой терминологии - ТПК - корпус транспортно-пусковой системы. Серийно производится ОАО "Авангард" (г.Сафроново, по состоянию на 2010 г.).

Угол запуска - от 15 до 90 градусов (т.е. в т.ч. вертикальный пуск)

- стационарная полигонная наклонная ПУ, использовалась при полигонных испытаниях ракеты; является аналогом наклонной ПУ для эсминцев ВМС Индии (см.ниже).


- наклонная ПУ кораблей ВМФ - пусковая установка с двумя наклонными контейнерами (ТПК) с внешним защитным кожухом;


- ПУ вертикального пуска для кораблей ВМФ - пакет на 8-10 ТПК;


- 650 мм ТА - пусковая установка - согласно сообщениям СМИ, возможно, велась или ведется проработка такого варианта пуска ракет с ПЛ (лента.ру, 2007 г.).

- ПУ вертикального пуска для подводных лодок (проект) - пакет на 8 ТПК;


- стационарная полигонная ПУ вертикального пуска, использовалась при испытаниях ракеты;

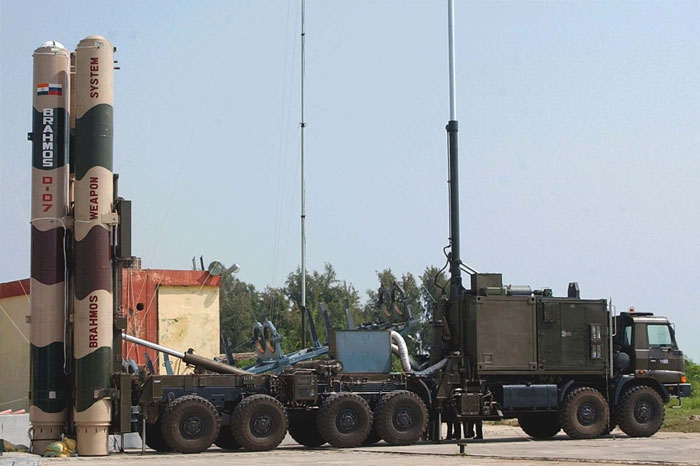

- самоходная ПУ (СПУ) на шасси "Татра" с колесной формулой 12 х 12, производится в Индии по лицензии;


- авиационная ПУ - узел подвески;

Сборка ракет BrahMos в Индии, ото не позже 2008 г. (http://trishulgroup.blogspot.com).






Крылья и аэродинамические рули ПКР BrahMos (фото ABL22, http://military.tomsk.ru/forum).

- стартово-разгонный РДТТ размещен в сопле маршевого двигателя. Разработан НПО "Искра" (г.Пермь), главный конструктор - М.И.Соколовский.

Масса РДТТ - около 500 кг

- 2 х РДТТ отделения и увода носового обтекателя разработки НПО "Искра" (г.Пермь).



- ПВРД 3Д55 на маршевой ступени - разработан филиалом №2 НПО "Машиностроение", гл.конструктор Леваков. Эскизный проект - 1983 г.

Тяга - 4000 кг

Масса сухая - 200 кг



Длина ТПК - 8900 мм

Диаметр ТПК - 710-720 мм

Размах крыла - 1700 мм

Масса ракеты - 3000 кг

Масса ракеты с ТПК - 3900 кг

Масса БЧ - 200-250 кг (до 300 кг согласно индийским источникам)



Скорость полета:

- 750 м/с (2.5 М, на высоте 14000м)

- 680 м/с (2 М, на малой высоте)

- 2.5-2.8 М / до 3500 км/ч (Brahmos)

Скорость к моменту окончания работы стартового РДТТ - 2 М

Высота полета по смешанному профилю - до 14000 м

Высота полета на конечном этапе - 5-15 м

Максимальный угол атаки при маневрировании - до 15 град.

Время реакции комплекса - 4 минуты

Временной интервал между пусками ПКР - 2-5 с



Гарантированный срок хранения в ТПК - 10 лет (7 лет по др.данным)

Межрегламентный период ТПК - 3 года

Тип БЧ:
- проникающая (кумулятивная ?)
- осколочно-фугасная (?)
- кассетная (?)
- ядерная (?)



Испытания ПКР BrahMos с эсминца Rajput ВМФ Индии - бывший БПК пр.61МЭ (http://www.npomash.ru)


Испытательный пуск с эсминца Rajput ВМФ Индии, не позже 2008 г. (http://www.brahmos.com)


Тот же самый пуск и пораженный корабль-мишень, не позже 2008 г. (http://www.demo14u.com)

Испытания ракеты BrahMos (вероятно - ПКР) из наземной установки вертикального пуска. На фото видно, что в стартовом режиме не раскрываются крылья ракеты и не сбрасывается обтекатель лобового воздухозаборника (http://www.npomash.ru).


Вертикальный пуск ракеты BrahMos из СПУ (кадр из фильма "Военная тайна", ТВ-передача, РенТВ, 23.10.2010 г.).

Испытательный пуск ракеты BrahMos для стрельбы пол наземным целям с эсминца ВМС Индии Rajput (http://www.brahmos.com)

Испытания ракеты BrahMos block 2 класса "земля-земля" (http://frontierindia.net)


Испытания ракеты BrahMos block 2 сухопутного базирования, полигон Покхран, 29.03.2009 г. (http://www.brahmos.com)

Авиационный вариант ПКР BrahMos на выставке МВСВ-2010, г.Москва (фото - VLAS, http://military.tomsk.ru/forum)

Предположительный внешний вид перспективной ПКР BrahMos-2 (http://www.youtube.com).

Проекции вариантов ракет BrahMos и BrahMos A (рисунок Stepan Kotrba, 2010 г., http://blisty.cz).

- 2001 г. 12 июня - первый успешный пуск ПКР BrahMos с наземной ПУ вертикального пуска. Разработка варианта для стрельбы по сухопутным целям.



- 2004 г. декабрь - испытания-боевые стрельбы варианта ракеты BrahMos - Shourya - для стрельб по наземным целям (полигон Покхаран в пустыне Раджастан).

- 2005 г. 11 февраля - объявлено о начале работ по созданию авиационного варианта КР BrahMos для фооружения истребителей Су-30МКИ ВВС Индии.

- 2005 г. 22 ноября - командование сухопутных войск Индии приняло решение закупить один дивизион береговых мобильных ПКР BrahMos (4 СПУ, 60-66 ракет, мобильный КП, вспомогательное и учебное оборудование). Стоимость контракта, согласно обнародованным в индийской открытой печати данным, составляет 275 млн. долларов. развертывание дивизиона в составе граппировки индийских войск на границе с Пакистанов предполагается завершить в 2007 г.

Так же ПКР BrahMos уже состоит на вооружении кораблей ВМФ Индии - эсминца Rajpur (бывший БПК пр.61МЭ ВМФ СССР) - установлены 2 ПУ по 2 ТПК вместо 2 ПУ ПКР "Термит". К концу 2005 г. на эсминце должны заменить и оставшиеся 2 ПУ "Термит" - итого он будет нести 4 х 2 ПУ BrahMos. Следом подобное перевооружение должны пройти остальные 4 эсминца данного проекта в ВМС Индии. Планируется оснастить ПКР BrahMos так же эсминцы УРО пр.15А Banghalor и фрегаты УРО пр.17 (лицензионная модификация российских СКР пр.11356). Так же ПКР планируется размещать на ПЛ типа "Амур-950" в случае их поставок в Индию (2005 г., НИОКР и макеты с 10 вертикальными ПУ).



- 2005 г. 30 ноября - второй испытательный пуск варианта ракеты BrahMos для стрельб по наземным целям (полигон Чандипур, г. Баласор, штат Орисса). Пуск производился из штатной  мобильной ПУ на базе автомобиля "Татра" индийского производства.

- 2007 г. 21 июня - поставка первой батареи ракет BrahMos наземного базирования в варианте ПКР для войск береговой обороны (4 СПУ).

- 2008 г. 1 августа - в СМИ сообщается о завершении разработки вариантов ракет BrahMos для подводного и воздушного стартов. Для испытаний ракет будут задействованы Су-30МКИ и ПЛ пр.877ЭКМ ВВС и ВМС Индии.

- 2008 г. 29 сентября - российско-индийская межправительственная комиссия приняла решение начать НИОКР КР BrahMos-II. Сообщается, что новая ракета сможет развивать скорость до 5М и на их разработку потребуется около 5-7 лет. По оценкам производителя в ближайшие 20 лет будет произведено более 2000 КР BrahMos разных модификаций. Предполагается, что разработка ракеты будет завершена в 2013 г.

- 2009 г. 11 января - 2 истребителя Су-30МКИ ВВС Индии отправлены в Россию для модернизации под применение ракет BrahMos воздушного базирования. Модернизация планово должна закончиться в начале 2010 г.


- 2009 г. 20 января - в 10-23 не вполне удачно прошел первый пуск сухопутного варианта BrahMos - ракеты BrahMos block 2 на полигоне Покхаран (штат Раджастан). По сообщениям СМИ впервые испытывался вариант ракеты BrahMos, который может нести ядерную БЧ с новой системой управления. Всего это было почти 20-е испытание вертикально стартующей "сухопутной" модификации ракеты. Всего для сухопутных войск заказано 2 полка ракет BrahMos (134 ракеты, 10 СПУ на шасси "Татра", 4 мобильных командных пункта). Флот Индии заказал 49 ракет BrahMos в вариантах ПКР и для ударов по наземным целям. Кроме того, 2 индийских Су-30МКИ отправлены в Россию с цель переоборудования для применения ракет BrahMos воздушного базирования.



- 2009 г. 20 февраля - "Индиа Дифенс" сообщает, что первые три ПЛА находятся в строительстве. Первая индийская ПЛА вступит в строй в течение нескольких ближайших месяцев. На ПЛА будет изначально установлено 12 ПУ вертикального пуска с ПКР BrahMos, которые позже заменят БРПЛ.



- 2009 г. 4 марта - ИТАР-ТАСС сообщает об успешном испытании новой версии ракеты BrahMos - BrahMos block 2. Испытания состоялись на полигоне Покхаран в штате Раджастан. Такой вариант ракеты может поражать наземные цели с малой площадью отражающей поверхности. Сухопутные войска Индии заказали 240 ракет такого типа. Поставки планируется начать через 2 года.

- 2009 г. 29 марта - произведено успешное испытания ракеты BrahMos block 2 наземного старта для стрельбы по наземным целям. Испытания состоялись на полигоне Покхаран в штате Раджастан.

- 2009 г. 01 декабря - объявлено, что испытания варианта ракет BrahMos  воздушного базирования начнутся в 2011 г. и завершатся в 2012 г.

- 2010 г. 21 марта - успешный пуск ракеты BrahMos с корабельной установки вертикального пуска эсминца Ranvir ВМС Индии. Ракета запускалась в варианте ПКР и поразила цель - эсминец Meen. Это был 22 запуск ракеты BrahMos.

- 2010 г. 30 марта - правительство Индии выделило средства на закупку дополнительно двух полков сухопутных СПУ BrahMos block 2 и, вероятно,  работы по другим модификациям ракет на сумму 2.6 млрд USD.

- 2010 г. 20 апреля - ракета BrahMos подготовлена к испытаниям с подводной лодки ВМС Индии.

- 2010 г. 12 мая - завершены работы по созданию варианта ракеты BrahMos воздушного базирования.

- 2010 г. 02 сентября - по сообщениям СМИ объем заказов предприятия BrahMos Aerospace составил 13 млрд.USD. В поставках ракет BrahMos заинтересованы Бразилия, ЮАР, Чили и другие страны. Поставки ракет на экспорт будут начаты после удовлетворения потребностей ВС Индии, которые разместили заказ на 3 млрд.USD сроком на 6-7 лет.

- 2010 г. 05 сентября - при пуске в 11-35 на полигоне Чандипур, согласно сообщениям СМИ, ракета BrahMos впервые в мире на сверхзвуковой скорости совершала маневрирование с выходом в крутое пикирование.


- 2011 г. 17 октября - в СМИ сообщается о планах Индии развернуть полк сухопутных ракет BrahMos на границе с Китаем в северо-восточном штате Аруначал-Прадеш. Всего по состоянию на начало октября 2011 г. в ВС Индии насчитывается три полка ракетных комплексов BrahMos, базирующихся на западе страны недалеко от границ с Пакистаном.

- 2011 г. 11 ноября - в СМИ сообщается о том, что ВС Индии получили на вооружение второй дивизион (полк?) c 16 комплексами КР BrahMos block 2 LACM.

Хронология пусков ракет семейства BrahMos (весна 2011 г.):

№пп	Дата пуска	Модель / тип ракеты		Место пуска	Тип пусковой установки	Описание
1	12.06.2001	ПКР		полигон Чандипур, г. Баласор, штат Орисса	полигонная установка вертикального пуска	первый успешный запуск с наземной ПУ вертикального пуска
2		ПКР		полигон	полигонная наклонная ПУ	успешный пуск(и)
3		ПКР		эсминец Rajput	корабельная наклонная ПУ	успешный пуск(и)
4	12.02.2003	ракета для стрельбы по наземным целям		полигон ?	?	успешный пуск
5	до конца 2003 г.					пуск был (исходя из дат и количества пусков)
6	до конца 2003 г.					пуск был (исходя из дат и количества пусков)
7	13.06.2004	ракета для стрельбы по наземным целям	0-07	полигон Чандипур, г. Баласор, штат Орисса	штатная СПУ	см. фото с надписью BrahMos 0-07
8	03.11.2004	ПКР		эсминец Rajput	корабельная наклонная ПУ	успешный пуск, возможно, это первый пуск с эсминца Rajput
9 ?	21.12.2004	ракета для стрельбы по наземным целям		полигон Покхаран в пустыне Раджастан	штатная СПУ
10 ?	13.03.2005	ПКР		эсминец Rajput ?	корабельная наклонная ПУ	успешный пуск, дата и прочее - предположительные; по дате -объявлено о завершении испытания ПКР варианта для воружения кораблей ВМС Индии
11	30.11.2005	ракета для стрельбы по наземным целям		полигон Чандипур, г. Баласор, штат Орисса	штатная СПУ	второй испытательный пуск варианта ракеты (?? не бьется с др.данными)
12	31.05.2006	ракета для стрельбы по наземным целям	D-12	полигон Чандипур, г. Баласор, штат Орисса	штатная СПУ	испытания D-12 по наземной радиоконтрастной цели
13 ?	05.02.2007	ПКР ?		полигон Чандипур, г. Баласор, штат Орисса		успешный испытательный пуск со сверхзвуковым маневрированием
14 ?
15	05.03.2008	ракета для стрельбы по наземным целям		эсминец Rajput	корабельная наклонная ПУ	успешный пуск, поражена наземная цель в сложной мишенной обстановке
16 ?
17 ?
18 ?	15.01.2009	ПКР	D-18	эсминец Ranvir (?), Бенгальский залив, штат Орисса (?)	корабельная установка вертикального пуска	успешный пуск, первое испытание корабельной ПУ вертикального пуска в море;
19 ?	20.01.2009	BrahMos block 2 LACM		полигон Покхаран в пустыне Раджастан	СПУ вертикального пуска	пуск считается не вполне удачным, первый пуск модификации, цель находилась в 53 км от места пуска, но из-за программного сбоя на конечном этапе полета не была поражена
20	04.03.2009	BrahMos block 2 LACM		полигон Покхаран в пустыне Раджастан	СПУ вертикального пуска	успешный пуск, второй пуск модификации (позже появились заявления военных, которые оспаривали успешность пуска)
21 ?	29.03.2009	BrahMos block 2 LACM		полигон Покхаран в пустыне Раджастан	СПУ вертикального пуска	успешный пуск, поражена цель на удалении 50 км, находящаяся в группе целей
22	21.03.2010	ПКР		эсминец Ranvir, Бенгальский залив, штат Орисса	корабельная установка вертикального пуска	успешный пуск, поражен эсминец Meen; первое испытание корабельной ПУ вертикального пуска в море;
23 ?	05.09.2010	BrahMos block 2 LACM		полигон Чандипур, г. Баласор, штат Орисса	СПУ вертикального пуска	Успешный испытательный пуск со сверхзвуковым маневрированием. Испытания проводились сухопутными войсками Индии.
24 ?	02.12.2010	BrahMos block 2 LACM		полигон Чандипур, г. Баласор, штат Орисса	СПУ вертикального пуска	Успешный пуск. Испытания проводились сухопутными войсками Индии.
25 ?	планируется	ПКР		подводная лодка	корабельная установка вертикального пуска для ПЛ	ракета готова к испытаниям 20.08.2010 г.

Источники:

"Военная тайна", ТВ-передача, РенТВ, 23.10.2010 г.
Индия форсирует программу постройки трех национальных АПЛ. 20.02.2009 (http://armstass.su/).

Лента.ру. Сайт http://lenta.ru, 2001, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 г.г.
ОАО "Авангард". Годовой отчет открытого акционерного общества «Авангард» за 2010 год. г.Сафроново, http://www.avangard-plastik.ru, 2011 г.
ОАО «Научно-производственное объединение «ИСКРА». Федеральный научно-производственный центр. Сайт http://www.biograph.ru, 2011 г.
Ракетно-космическая техника разработки НПО "Искра". Презентация. 2008 г.
Щербаков В., "Брамос" впереди "Яхонта" // Военно-промышленный курьер. №1 / 2006 г.
