ДАННЫЕ НА 2012 г. (стандартное пополнение)
Система С-225, ракета В-757
Система С-225, ракеты 5Я26 и 5Я27 / В-825
Система С-225, комплекс "Азов" - ABM-X-3
Ракета 5Я26 / ПРС-1 - ABM-X-3A GAZELLE / SH-08
Ракета 5Я27 / В-825 - ABM-X-3B

Проект универсального ограниченно мобильного ЗРК с возможностями ПРО / объектовой системы ПРО с высокоскоростной противоракетой и противоракетой средней дальности действия. В основе аванпроекта наработки НИИ-648 по системе ПРО "Сатурн", которые после закрытия темы, при содействии В.Н.Челомея, переданы в КБ-1 (позже переименовано в ЦКБ "Алмаз", ныне - ОАО "Алмаз-Антей") А.А.Расплетина. Решение Военно-Промышленного Комитета СМ СССР о разработке системы ПРО ограниченного объекта от перспективных аэродинамических целей и одиночных баллистических ракет средней дальности принято в мае 1961 г. Позже на систему была возложена и задача отражения удара одиночной МБР. Разработка системы ПРО поручена КБ-1 Минрадиопрома СССР (министр - В.Д.Калмыков). Генеральный конструктор КБ-1 - А.А.Расплетин, с марта 1967 г. - Б.В.Бункин. Главный конструктор системы ПРО С-225 - Шабанов В.М., позже - Синельников В.Д.

Разработка аванпроекта системы начата в тематической лабораторией КБ-1 под руководством В.И.Маркова (до 1963 г.), заместитель главного конструктора - К.К.Капустян. На стадии первоначального аванпроекта предполагалось использование в качестве РЛС целеуказания РЛС "Программа" (главный конструктор - Ю.Г.Бурлаков), в качестве противоракеты - перспективную ракету с твердотопливным ПВРД разработки ОКБ-2 МАП (МКБ "Факел") главного конструктора П.Д.Грушина (прототип - ракета В-757). Предварительный аванпроект стрельбового комплекса С-225 завершен в конце 1961 г. Аванпроект системы С-225 принят Постановлением СМ СССР №660-270 от 29 июня 1962 г. После рассмотрения отчета об испытаниях средств противодействия ПРО "Верба", "Кактус" и "Крот" начаты работы по выработке путей селекции реальных целей в групповой баллистической цели. Принято решение об использовании атмосферной селекции целей - при входе в плотные слои атмосферы боеголовки продолжают движение, а легкие ложные цели отсеиваются. Такой способ селекции требовал повысить требования к ракете-перехватчику. Разработка обновленного проекта системы ПРО для борьбы с гиперзвуковыми аэродинамическими целями и баллистическими ракетами начата КБ-1 в июне 1962 г. под руководством Т.Р.Брахмана и К.К.Капустяна.

Особая благодарность "vuv" (http://militaryrussia.ru/forum/) и другим ветеранам испытаний С-225 за помощь в работе над материалом.

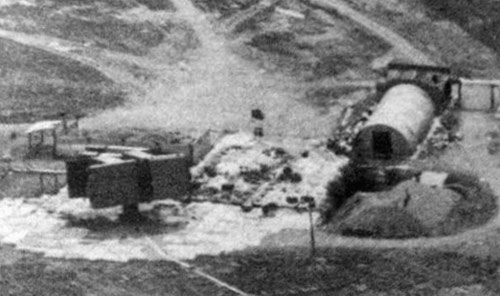

Измерительный комплекс 5К17 с РЛС РСН-225 на 35-й площадке полигона Сары-Шаган. Вероятно, 1975 г. (Гаврилин Е.В. Эпоха "классической" РКО. М., Техносфера, 2008 г.).

Противоракета 5Я27 МКБ "Факел" комплекса С-225 (Коровин В., Ракеты "Факела". М., МКБ "Факел", 2003 г.)

РЛС с ФАР РСН-225 / FLAT TWIN (фото из архива ВПК, Дементьев Г. СМУ-304 - ГПТП "Гранит" - ОАО "ГНПО "Гранит". // Военно-промышленный курьер. №7 / 2007 г.).

На этом этапе В.Н.Челомей предложил использовать систему ПРО С-225 для добивания на атмосферном этапе боеголовок противника, прорвавшихся через дальнюю систему ПРО "Таран". Постановление СМ СССР о совмещении систем ПРО "Таран" и С-225 вышло 4 мая 1963 г. Этим же Постановлением задавалась разработка аванпроекта системы ПРО С-225. В рамках работ по системе принято решение разработать РЛС с фазированной антенной решеткой (ФАР). Общее руководство разработкой системы С-225 осуществлял А.А.Расплетин. Для разработки проекта системы в рамках КБ-1 создано специальное бюро СБ-32 под руководством Т.Р.Брахмана (в 1971 г. назначен руководителем лазерного направления КБ-1). В состав СБ-32 включены отделы по разработке системы вцелом (К.К.Капустян), РЛС (Г.Б.Реутов) и вычислительных средств с программным обеспечением (Е.В.Печенин). Проектирование системы наведения и поражения велось теоретическим отделом (Ю.В.Афонин, К.Н.Поляков, В.Г.Цепилов, В.Г.Блуденко). После перевода Т.Р.Брахмана на должность начальника СБ-32 назначен К.К.КапустянЮ а на его место назначен А.Ф.Еремин. Аванпроект выполнен и защищен в 4 ГУ МО СССР в начале 1964 г.

Стрельбовой комплекс системы ПРО С-225 на этом этапе включал в себя:
- РЛС наведения высокого разрешения с ФАР РСН-225;
- контейнер с аппаратной частью РЛС наведения (на втором опытном образце - контейнеры с оборудованием устанавливались в ангар в связи с запретом на мобильные системы ПРО по Договору о ПРО);
- станция передачи команд (СПК) для противоракет - поворотный антенный пост на лафете, аппаратная часть - в контейнере;
- цифровой вычислительный комплекс (ЦВК, разработки ИТМ и ВТ) - несколько ЭВМ в контейнере;

Средства стрельбового комплекса предполагалось монтировать в контейнерах в заводских условиях с развертыванием комплекса на любой заранее подготовленной площадке. Основание антенного поста РЛС наведения размещалось на бетонированной площадке. Управление работой системы ПРО по целям предполагалось осуществлять ЦВК полностью в автоматическом режиме. Предполагалось использование ракеты П.Д.Грушина с твердотопливным ПВРД, аналогичной ракете В-757.

После отставки Н.С.Хрущева проект системы ПРО "Таран" был закрыт, но разработка проекта С-225 была продолжена. Комплекс С-225 был предложен в качестве альтернативы разработкам ОКБ-30 (А-35 - ABM-1 GALOSH). Ракету с твердотопливным ПВРД было решено заменить более скоростной двухступенчатой твердотопливной ракетой 5Я26. Проектирование ракеты 5Я26 в 1964 г. начато ОКБ-2 (МКБ "Факел"), генеральный конструктор П.Д.Грушин.

В итоге, в 1965 г. СБ-32 КБ-1 выпущен новый эскизный проект системы С-225 с двумя эшелонами перехвата - средним (ракета 5Я27) и ближним (5Я26). Новым проектом предусматривалось использование ракеты средней дальности перехвата с ЖРД - 5Я27, разработкой которой занялось ОКБ-2 П.Д.Грушина. Система С-225 стала именоваться противоракетно-противосамолетной, а ракетами 5Я27 предполагалось поражать как аэродинамические так и баллистические цели. Начата разработка технической документации. Постановлением СМ СССР №927-318 от 5 ноября 1965 г. года задано создание в 1967 г. двух опытных образцов системы - полигонных стрельбовых комплексов "Азов" - с использованием мощностей Кунцевского МРТЗ с предъявлением на совместные испытания в середине 1969 г. Сроки готовности опытных образцов от промышленности не были соблюдены.

Решение о строительстве полигонного комплекса "Азов" принято постановлением СМ СССР №927-318 от 5 ноября 1965 г. и рядом решений Комиссии Президиума СМ СССР по военно-промышленным вопросам. Для проведения испытаний средств комплекса на площадке №35 полигона Сары-Шаган организованы первая команда в/ч №03145 (начальник команды - подполковник Чевырин Е.А.), технологический поток подготовки противоракеты 5Я27 в в/ч №03142, комплексный отдел (начальник отдела - подполковник Батагов А.С.) и отдел по испытаниям радиотехнических средств и командного пункта (начальник отдела - подполковник Волков А.А.) в 1-м управлении в/ч №03080 (полигон Сары-Шаган).

Макетный образец комплекса "Азов" предназначался для проведения заводских испытаний проектировавшихся ракет малой дальности 5Я26 совместно с усовершенстванными ракетами средней дальности 5Я27 (МКБ "Факел"). В состав макетного варианта полигонного комплекса входила доработанная РЛС с ФАР, которая должна была работать одновременно и по цели и по противоракете. РЛС макетного образца была "сборная" - кабины и поворотное основание антенного поста использовались от РЛС ЗРК С-200, а антенная часть, аппаратура передающих и приемных устройств были оригинальными. Строительство и настройка макетного и других образцов комплекса "Азов" велось при участии СМУ-304 (Государственное Производственно-техническое Предприятие "Гранит") с 1966 г. Макетный вариант комплекса был размещен на 35-й площадке полигона Сары-Шаган - там же, где позже был размещен 1-й и 2-й опытные образцы комплекса "Азов". "Макет" использовался, прежде всего, для испытания противоракеты 5Я27 / В-825 (см.ниже), отработки алгоритмов сопровождения и наведения противоракет. Первые бросковые пуски, пуски в "неподвижную точку" были произведены аппаратными средствами "макета". В состав макетного варианта комплекса входили:
- командный пункт
- РЛС точного наведения с ФАР С-200 (доработанная);
- станция передачи команд (СПК) с ЭВМ 5Э92Б
- пусковая установка противоракеты В-825;
- системы энергоснабжения;
- системы записи результатов работы;
- службы обеспечения испытаний.
В частности отрабатывались алгоритмы следящих систем сопровождения противоракет, алгоритмы статистической обработки координат и команд наведения.

Автономные испытания макетного образца комплекса "Азов" с РЛС точного наведения и станцией передачи команд (СПК) начаты в мае 1967 г. Испытания включали в себя проверку основных принципов и тактико-технических характеристик, заложенных в проекте, ряда конструктивных и технических решений, принципов управления радиотехническими средствами с командного пункта. Первый бросковый пуск противоракеты среднего перехвата 5Я27 был проведен 27 июля 1967 года, а в замкнутом контуре управления макетного образца 16 февраля 1971 года. Испытания на макетном образце комплекса "Азов" завершены в 1971 году и его средства были демонтированы.

Изменение концепции. В октябре 1967 г. академик А.Л.Минц (Минрадиопром СССР) и КБ-1 выдвинули проект системы ПРО на базе С-225 и РЛС "Донец" с полигонным комплексом ПРО "Азов" (КБ-1, генеральный конструктор Б.В.Бункин). В то же время, после изучения проблемы селекции ложных целей, а так же после появления МБР оснащенных тяжелыми ложными целями, принято решение о введении в состав системы ПРО второго атмосферного эшелона с высокоскоростной атмосферной противоракетой и модернизированной РЛС с ФАР с отклонением луча в секторе 20 х 20 град с целью дострела не отсеявшихся при входе в атмосферу целей. Для испытания новой РЛС и измененной системы С-225 принято решение о создании второго опытного образца системы С-225. Создание второго опытного образца со скоростной противоракетой оформлено решением ВПК при СМ СССР №261 от 25 сентября 1968 г. Головной разработчик 2.О.О. - специальное бюро СБ-32 в составе КБ-1, руководитель направления - Т.Р.Брахман (с 1971 г. - К.К.Капустян). Испытания системы планировалось начать в 1971 г.

Предполагалось использовать комплекс С-225 при защите от ядерного нападения малоразмерных объектов - ГЭС, АЭС, аэродромов, МБР ответного удара шахтного базирования, военно-морских баз и т.п. С появлением многоэлементных целей (РГЧ ИН, БЧ с ложными целями) стратегической целью перехвата стала атмосферная селекция, для реализации которой необходимо увеличение быстродействия вычислительных средств и скоростная противоракета. Комплекс С-225 должен был обеспечить возможность перехвата одной многоэлементной, эшелонированной баллистической цели. Физические процессы атмосферной селекции целей заключаются в том, что при входе в плотные слои атмосферы боеголовки продолжают движение, а легкие ложные цели "зависают" в ближнем космосе. Такой способ селекции целей требует повышения требований к ракете-перехватчику, вычислительным средствам и временному балансу боевой работы.

Первый опытный образец комплекса "Азов" (1.О.О.). Производство компонентов первого опытного образца системы С-225 завершено в конце 1969 г. В соответствии с решениями Комиссии Президиума СМ СССР по военно-промышленным вопросам от 03.11.1970 г. №272 и от 14.06.1971 г. №151 в декабре 1970 г. на полигоне начато развертывание средств первого опытного образца огневого комплекса "Азов". Строительство 1.О.О. полигонного комплекса "Азов" завершено в 1971 г. Комплекс предназначался в т.ч. для проведения заводских испытаний противоракеты 5Я26. В состав системы ПРО С-225 с первым вариантом полигонного комплекса "Азов" входили:
- опытный образец РЛС точного наведения РСН-225 / FLAT TWIN (сопровождение цели и противоракеты);
- командно-вычислительный пункт;
- станция передачи команд (СПК);
- противоракета средней дальности 5Я27;
- противоракета малой дальности 5Я26;
- мобильные пусковые средства (позже - шахтные пусковые установки).

В 1972 г. в ходе испытаний начаты проводки баллистических целей, запускавшихся с полигона Капустин Яр. Для точной имитации боевых блоков МБР ракеты, запускавшиеся в рамках программы испытаний с Капустина Яра, были модернизированы для доразгона боевых блоков на конечном участке траектории. В 1977 г. использование первого опытного образца для проводок баллистических целей прекращено. 1.О.О. существовал как минимум до 1985 г.

Второй опытный образец комплекса "Азов" (2.О.О.). Одновременно с развертыванием 1.О.О. в 1971-1972 г.г. в в/ч №03145 проведены работы по строительству позиции для второго опытного образца комплекса «Азов», выносной стартовой позиции ракет 5Я26, шахтных ПУ ракет 5Я27, наземных пусковых установок. В 1973 г. на втором опытном образце комплекса "Азов" велись стыковочные и автономные испытания, проверка методик, проверка функционирования комплекса на соответствие техническим условиям. 30 июня 1973 г. Комиссией Президиума СМ СССР по военно-промышленным вопросам принято решение о форсировании ввода в эксплуатацию РЛС наведения РСН-225 2.О.О. комплекса "Азов" для использования его в качестве измерительного средства при работах с КСП ПРО. Вероятно, этим же Постановлением прекращено масштабное создание системы ПРО С-225 в связи с нарушением тем самым Договора по ПРО. Средства системы ПРО и противоракеты решено испытывать с целью модернизации других систем ПРО и работ по совершенстванию КСП ПРО. Испытания 1.О.О. и 2.О.О. как стрельбовых комплексов с целью принятия их на вооружение прекращены в июле 1973 г.

В период с 1975 по 1977 годы в одном из цехов НПО "Алмаз" на средствах второго опытного образца комплекса "Азов" велись интенсивные доработки аппаратуры и боевых программ. После 1975 года на полигоне Сары-Шаган был установлен второй (фактически третий) опытный образец комплекса С-225. Образец введен в эксплуатацию в 1976 г.

В 1977 г. начаты заводские испытания второго опытного образца. С января 1978 г. на 35-й площадке полигона Сары-Шаган на образце были начаты работы по подготовке к заводским испытаниям с противоракетой 5Я26 / ПРС-1. Трехэтапные испытания радио-технических средств 2.О.О. комплекса "Азов" с ракетой 5Я26 / ПРС-1 начаты в 1979 г. и завершены в апреле 1984 г. успешным поражением реальной скоростной цели БРСД 8К65 (дальность 40 км, отклонение 50 м). С 1985 г. второй опытный образец комплекса "Азов" использовался для проводок балистических целей в интересах разработки МБР и БРСД, стрельбовой канал комплекса 2.О.О. не использовался.

Третий опытный образец комплекса "Азов". После 1973 г. на комплексах "Азов" отрабатывались НИР и ОКР по вопросам развития систем ПРО и комплекса средств преодоления (КСП) ПРО. Третий опытный образец системы был изначально переоборудован в специальный радиолокационный измерительный комплекс 5К17, который был создан и проходил испытания на полигоне Сары-Шаган в 1974–1975 г.г. Создание комплекса велось по решению Комиссии Президиума СМ СССР по военно-промышленным вопросам № 189 от 27.07.1971 г. и №160 от 12.05.1974 г. с использованием наработок по созданию средств 2.О.О. комплекса "Азов". Постановление СМ СССР о создании измерительного комплекса 5К17 - №695-227 от 30 августа 1974 г.

Цель создания измерительного комплекса: использование РЛС наведения в качестве измерительного средства при испытаниях систем комплекса средств преодоления (КСП) ПРО. Экспериментальные исследования методов и алгоритмов атмосферной селекции баллистических целей велись по решению Комиссии Президиума СМ СССР от 15.01.1975 г. № 9. На РЛС проведен ряд конструктивных доработок, с целью снижения высоты устойчивого сопровождения элементов баллистических ракет. Разработаны и внедрены программы статистической обработки координат цели и измерения спутных следов, возникающих за тяжелыми целями при их пролете через атмосферу, введены новые типы зондирующих сигналов. На комплексе отсутствовала аппаратура ответного канала, станция передачи команд и программы ответного канала.

Измерительный комплекс 5К17 на 35-й площадке полигона Сары-Шаган проходит испытания. вероятно, 1975 г. (Первов М. "Аннушки" - часовые Москвы. М., ИД "Столичная энциклопедия", 2010 г.).

Комплекс 5К17 развертывался, испытывался и монтировался-демонтировался специалистами СМУ-304 (ГПТП "Гранит"). После проведения испытаний на полигоне Сары-Шаган (35-я площадка) в мае 1975 г. комплекс переправлен на место постоянной дислокации на полигон Кура (Камчатка). Для разгрузки компонентов комплекса с транспортных кораблей на берег использовались десантные суда ТОФ. Комплекс с осени 1975 г. до 2006 г. использовался 20-м ОНИЦ МО РФ (полигон РВСН Кура) для работ по совершенствованию боевых блоков и средств преодоления ПРО МБР. Создание комплекса 5К17 в 1977 г. удостоено Государственной премии СССР.

РЛС измерительного комплекса 5К17 на месте постоянной дислокации на Камчатке, г.Усть-Камчатск (http://centuria.org.ua).

Выполнение условий Договора по ограничению ПРО 1972 года. В соответствии с условиями Договора по ПРО, "…каждая из Сторон может иметь на испытательных полигонах в совокупности не более пятнадцати пусковых установок противоракет". Работы по обеспечению условий Договора на стартовой позиции 1.О.О. системы С-225 на полигоне Сары-Шаган производились 18 февраля 1976 г. На момент уничтожения пусковых установок на полигоне базировались несколько ПУ противоракет (площадка №6), наклонная ПУ для бросковых пусков ракет 5Я26 / ПРС-1, велось строительство ШПУ и ПУ для испытания ПРС-1 (площадка №35). Во исполнение Договора по ПРО уничтожены три пусковые установки для ракет В-825.

Дальнейшая судьба системы С-225:
В ходе работы над системой С-225 были решены сложнейшие технические и технологические задачи:

- комплексирование на электрическом и программном уровнях нескольких ЭВМ для достижения нужной производительности вычислительных средств;
- полная автоматизация боевой работы ввиду кратковременности боевого цикла;
- создание многоуровневой системы функционального контроля и поиска неисправностей, обеспечивающей боеготовность сложнейшего комплекса;
- разработка оригинального конструктива (впервые в практике ЦКБ "Алмаз" аппаратура системы была разработана полностью на полупроводниках);
- реализация прогрессивных технологий, в том числе печатная технология и точное литье из алюминиевых сплавов, обеспечившие высокие характеристики антенных решеток;
- изготовление системы в модульном исполнении с полной заводской готовностью модулей (в том числе модулей антенного поста) с целью обеспечения оперативной доставки на подготовленную позицию и быстрого развертывания (время развертывания - до трех суток).

5 июля 1981 г. Постановлением СМ СССР №635-188 на базе опыта создания ЗРС «Азов» в ЦКБ "Алмаз" начата разработка аналогичной системы на новой элементной базе - объектовой системы ПРО С-550.

В соответствии с постановлением СМ СССР №1124-361 от 29.11.1983 г. с 1984 г. на 2.О.О. комплекса «Азов» проводились НИОКР по программе испытаний стрельбового комплекса ближнего перехвата 58Р6 и авиационной противоспутниковой системы 30П6. Исследованы новые типы зондирующих сигналов, проверены новые аппаратурные и алгоритмические решения, осуществлялся набор экспериментальных данных при обеспечении летных испытаний КСП ПРО и боевых блоков, а так же велось радиолокационное наблюдение за ИСЗ и другими космическими объектами.

Средства комплекса "Азов" системы ПРО С-225 (2.О.О.) демонтированы в начале 1990-х годов.

Система управления и наведение ракет:
На этапе предварительного проектирования в середине 1960-х годов предполагалось использование ГСН на противоракете. Целеуказание предполагалось осуществлять с помощью постов ДРЛО РО-1 и РО-2 на базе РЛС А.Л.Минца. Создание специального комплекса РЛС обнаружения целей не планировалось.

Принципы работы стрельбового комплекса "Азов" системы ПРО С-225:
Стрельбовый комплекс системы ПРО С-225 включал в себя:
- антенный пост А1 РЛС с ФАР РСН-225 / FLAT TWIN в составе:
- приемная и передающая антенны целевого канала (ЦК);
- приемная антенна ответного канала (ОК или РК - ракетный канал);
- контейнеры с аппаратной частью РЛС;
- станция передачи команд (СПК) - поворотный антенный пост на лафете, три привода колонок каналов управления противоракет;
- цифровой вычислительный комплекс (ЦВК) разработки ИТМ и ВТ;
- система передачи данных 5Ц53;
- противоракету;
- системы стартовой автоматики (СА);

Аппаратура стрельбового комплекса размещалась в контейнерах и могла быть развернута на любой заранее подготовленной площадке. Основание антенного поста РЛС наведения размещалось на бетонированном основании с закладными элементами. Боевое управление стрельбовым комплексом системы С-225 осуществлялось ЦВК полностью в автоматическом режиме.

Стратегия боевой работы заключалась в том, что после выдачи целеуказания антенный пост РСН-225 нормалью направлялся на цель, производил обнаружение, сопровождение цели и её селекцию. Диапазон отклонения приемного луча ответного канала позволял произвести захват на сопровождение сигнала ответчика противоракеты даже при стрельбе из-за "спины". Высокая точность измерения координат цели и ограниченный угол электронного сектора обзора предполагали в системе С-225 наличия внешнего целеуказания (ЦУ). В большинстве случаев координаты цели задавались по априорной траектории полета баллистической цели. С момента взятия на сопровождение многоэлементной цели производится динамическое определение "точки встречи" (ТВ) противоракеты и цели. Вычисляются команды склонения противоракеты и по ним рассчитывается "точка захвата" (ТЗ) - точка в пространстве, где должна оказаться противоракета в момент отсечки двигателя (появление сигнала ответчика). После определения ТВ включается команда "на подготовку ПР". Единственная выдаваемая "вручную" команда - "снятие запрета Пуска". С момента выдачи команды "на подготовку ПР" в ЦВК С-225 производятся операции: "обнуление по дальности", выдача текущих команд склонения ПР, определение времени выдачи команды "Пуск", счет обратного времени до выдачи команды "Пуск". Запоминание последнего значения команд склонения производится по сигналу "Пуск принят" - данные значения команд склонения исполняются автопилотом ПР во время работы двигателя, когда радиосвязь с ПР отсутствует. По той же команде ЦВК С-225 запоминает последнее значение "обнуленной дальности". При поступлении сигнала "Отрыв" запускается счетчик полетного времени ПР. После отсечки двигателя устанавливается радиосвязь с ответчиком ПР.

Координаты ПР определяются по сигналу ответчика, передача команд наведения и других команд происходит по каналу станции передачи команд (СПК) PAWN SHOP (автомобильный фургон, три антенных поста, по одному на канал управления противоракетой).

СПК PAWN SHOP (http://fas.org)

Система управления ракеты 5Я26 радиокомандная, ответчик (ответственные конструкторы В.И.Толстиков и В.И.Долгих) и автопилот (главный конструктор П.М.Кириллов) на борту ракеты разработки ЦКБ "Алмаз". На этапе бросковых испытаний на ракету устанавливалось программное устройство (программник) разработки ОКБ "Новатор" в совокупности с наклонной ПУ программник заменял собой автопилот. Корректировка траектории полета ракеты осуществляется газодинамическими рулевыми двигателями, вектор тяги которых направлен перпендикулярно продольной оси ПР. Позже ракета ПРС-1 использована в составе системы ПРО А-135.

Система управления ракетой 5Я27 аналогичная. Корректировка траектории полета осуществляется газодинамическими и аэродинамическими рулями во время работы 1-й ступени ракеты и рулевым ЖРД во время работы 2-й ступени.

РЛС наведения РСН-225 / FLAT TWIN включала в себя антенный пост и аппаратную часть. Антенный пост размещался на неподвижном основании, закрепленном на закладных элементах фундамента. Для РЛС были разработаны раздельная передающая и приемная антенны. Сложение генерируемой 24-мя передатчиками высокочастотной энергии производилось в пространстве. Приемная антенна имела неэквидистантную структуру, что позволило минимизировать количество элементов решетки, т.е. упростить управление антенной и сделать ее необходимого размера. Поворотное устройство антенны имело две степени свободы: по азимуту и по углу места. Таким образом, нормаль раскрыва антенны могла направляться в любую точку пространства верхней полусферы. На поворотной части крепились приемная антенна ответного канала с сектором отклонения луча ±60 град в вертикальной плоскости и ±40 град в наклонной плоскости, зеркальная передающая антенна с фазируемыми облучателями, позволяющими отклонять луч в секторе 4 x 5 град. (10 х 10 град. на 1.О.О. по др.данным).

На поворотной части размещались также передающие устройства с мощными клистронами на выходе, управляющая аппаратура и входная часть приемных устройств. Такая компоновка обеспечивала минимальные потери высокочастотной энергии. Аппаратная часть РЛС размещалась в контейнере и включала в себя приемные устройства, аппаратуру обработки сигналов, управления и контроля. Комплекс С-225 обладал широким диапазоном радиолокационных сигналов, обеспечивающих обнаружение и сопровождение целей.

Для второго опытного образца с атмосферным противоракетным эшелоном РЛС была модернизирована с отклонением луча в секторе 20 х 20 град. Разработка РЛС велась КБ-1.

РЛС с ФАР РСН-225 / FLAT TWIN, прототип - вариант РЛС первого опытного образца С-225, базовый вариант - РЛС второго и третьего опытных образцов С-225 (коррекция рисунка с http://fas.org)

Антенный пост РЛС РСН-225 / FLAT TWIN (http://historykpvo.narod2.ru/).

Антенный пост РЛС РСН-225 / FLAT TWIN измерительного комплекса 5К17, Камчатка, начало 2000-х годов (http://www.ausairpower.net).

Центральный вычислительный комплекс / командно-вычислительный пункт:
В системе С-225 все функции управления, функционального контроля, отработка внешнего целеуказания и т.д. и т.п. осуществлялись автоматически с управлениям от центрального вычислительного комплекса (ЦВК). Основной вклад в программирование ЦВК внесли Е.В.Печенин, А.А.Трухачев, В.В.Титаренко, С.А.Петров, Ю.В.Ильченко, А.Я.Монин.

- первый опытный образец С-225 - вычислительный комплекс 5Э65Б, главный конструктор С.А.Лебедев, зам. гл. конструктора И. К. Хайлов. ЦВК размещался в контейнерах типа "828" с системой кондиционирования. В составе 1.О.О. комплекса было два ЦВК - работал один из них на выбор, командная кабина А41;
Быстродействие - 300000 оп/с с фиксированной точкой

- измерительный комплекс 5К17 - вычислительный комплекс 5Э67 (главный конструктор С.А.Лебедев, зам. гл. конструктора И. К. Хайлов, Государственная премия СССР за 1977 г.) состоящий из трех ЭВМ аналогичных 5Э65 с межмашинным обменом информацией и магнитным хранением боевых программ, командная кабина А41М с векторным дисплеем;

- второй опытный образец С-225 - комплекс из трех кабин А-31М с ЭВМ 5Э261 (главные конструкторы С.А.Лебедев, В.С.Бурцев) - многопроцессорная управляющая система в трех кабинах-контейнерах С-4;

- третий опытный образец - в 1976 г. в одном из цехов НПО "Алмаз" начаты работы по настройке оборудования третьего образца центрального вычислительного комплекса системы С-225 в составе трех кабин А-31М комплекса (создана на базе кабины-контейнера С-4). В результате работ устранены некоторые недостатки и доработано оборудование. В 1977 г. оборудование ЦВК переправлено на полигон Сары-Шаган (35-я площадка).

ЭВМ 5Э261 (вариант ЭВМ для ЗРК С-300, http://www.ipmce.ru)

- кабины А-31М построены на основе стендовой кабины С-4, в которой блоки установлены не плотно в шкафу, а раздвинуты по кабине для обеспечения доступа к ячейкам с целью подключения осциллографа при поиске неисправностей. Кроме того, в этой кабине к блокам ЭВМ через переходники подключен уникальный пульт с многими сотнями светодиодов и тумблеров. В боевой кабине С-300 такого пульта нет.

- ЭВМ 5Э92Б была установлена в ЛТК на 35-й площадке полигона Сары-Шаган, использовалась для компиляции программ (на 5Э65/67 это было неудобно делать) и для работы модели цели при испытательных пусках противоракет.

КИМС (комплексный испытательно-моделирующий стенд) - комплекс оборудования для отработки программного обеспечения системы С-225 - обычно работы на КИМС велись в ЦКБ "Алмаз". КИМС первого опытного образца С-225 включал в себя аналогичную полигонному образцу ЦВК ЭВМ 5Э65. КИМС третьего образца системы С-225 включал в себя одну машину 5Э261 и кабины с периферией, развернут в конце 1975 г. в НПО "Алмаз".

Пусковые установки: необходимость испытаний двух типов противоракет, многоэтапность испытаний каждой противоракеты обусловили разнообразие ПУ, создававшихся КБ завода "Большевик", главный констркутор - Т.Д.Вылков:

- по проекту система С-225 - ограниченно возимый комплекс ПРО;

- опытные образцы ракет 5Я27 / В-825 - ограниченно возимый пусковой стол, установка ракет на ПУ производилась.транспортно-установочной машиной (ТУМ); возможно, ТУМ выполнялась на шасси МАЗ-547 с колесной формулой 10 х 10.

Транспортно-установочная машина противоракеты 5Я27 на шасси МАЗ-547 устанавливает ТПК на ПУ системы ПРО (фото из архива carrey, http://rcforum.ru).

Эскиз полигонной пусковой установки прототипов ракет 5Я27 с ТПК и фрагмент спутникового снимка площадки №35 полигона Сары-Шаган где предположительно проводились испытания прототипов ракет5Я27 с подобными пусковыми установками (рисунок из отчета ЦРУ и фото из архива rambo54, http://military.tomsk.ru/forum, 2010 г.).

- штатная ПУ ракет 5Я27 / В-825 - шахтная ПУ, так же есть упоминания "наземных ПУ", возможно, аналогичных ПУ ракет системы ПРО А-35;

- опытный образец ракеты 5Я26 / ПРС-1 - бросковые испытания с наклонной (20 град к горизонту) полигонной ПУ;

- опытная ракета 5Я26 / ПРС-1 - выносная ограниченно мобильная ПУ;

- опытный образец ракеты 5Я26 / ПРС-1 - испытания производились из шахтной ПУ глубиной 18 м из стеклопластикового ТПК;

- штатные ракеты 5Я26 / ПРС-1 - шахтная ПУ, старт из ТПК; ПУ разработана ГСКБ "Спецмаш" под руководством В.П.Бармина. При проектировании ШПУ решалось три основных проблемы:
- обеспечение выхода стартующей ракеты из шахты в течение одной секунды после получения команды на пуск. Пуск осуществлялся на стартово-маршевом РДТТ ракеты;
- обеспечение раскрытия защитного устройства (крыши) шахты, имеющего значительную массу, за доли секунды, и выдачи сигнала об этом в систему управления пуском ракеты;
- создание системы температурно-влажностного режима в стволе шахты для обеспечения длительного хранения ракеты с твердотопливными зарядами.
Скорость отстрела крышки ШПУ - 0.4 с

Боевое управление стрельбовым комплексом происходит полностью в автоматическом режиме.

Ракеты 5Я26 / ПРС-1 и 5Я27 / В-825:

Создание ракеты 5Я27 / В-825. В ноябре 1965 г. под новый эскизный проект системы С-225 с двумя эшелонами перехвата - средним (ракета 5Я27) и ближним (5Я26) - начато проектирование ракеты 5Я27 (индекс заказчика) / В-825 (конструкторский индекс). Проектирование велось ОКБ-2 МАП (МКБ "Факел"), главный конструктор П.Д.Грушин, ведущий конструктор - В.А.Федулов (с 04 марта 1969 г. - В.Е.Слобода). Система С-225 стала именоваться противоракетно-противосамолетной, а ракетами 5Я27 предполагалось поражать как аэродинамические так и баллистические цели. Начата разработка технической документации. Производство первых образцов ракет для испытаний велось опытным производством МКБ "Факел". Серийное производство ракеты на Долгопрудненском машиностроительном заводе начато в 1969 г. Серийное производство продолжалось до 1973 г., выпущено около 20 ракет.

Первый бросковый пуск противоракеты среднего перехвата 5Я27 был проведен 27 июля 1967 г. (аварийный). Автономные испытания с управлением ракеты автопилотом начаты в июне 1969 г. До начала 1971 г. выполнено 6 автономных пусков с управлением от внутреннего автопилота. Испытания на макетном образце комплекса "Азов" завершены в 1971 г. В ходе пусков со средствами макетного образца комплекса "Азов" отрабатывалась работа радиолинии передачи команд на ракету. Дорабатывалось расположение и конструкция антенн системы управления на ракете. Первый пуск в замкнутом контуре управления макетного образца комплекса "Азов" - 16 февраля 1971 г. Всего в рамках этой части программы испытаний выполнено 9 автономных пусков и 2 пуска с задействованием управления от макетного образца.

Приемочные пуски ракет 5Я27 на первом опытном образце (1.О.О.) комплекса "Азов" с замкнутым контуром управления проводились с 01.02.1973 г. Первые 7 пусков проведены по условной неподвижной цели. Далее, 6 пусков в 1974-1975 г.г. проводились по условной движущейся как МБР и БРСД цели. Завершились испытания пусками по реальным целям:

- 29 октября 1976 г. - впервые в СССР был осуществлен перехват головной части баллистической ракеты (БРСД) в верхних слоях атмосферы;

- 28 июля 1977 г. - проведена боевая работа по скоростной сложной баллистической цели (МБР).

Всего проведено 30 пусков противоракет 5Я27. Испытания комплекса "Азов" (первого полигонного образца) с ракетой 5Я27 завершены.

Пуск противоракеты 5Я27 МКБ "Факел" комплекса С-225 (Коровин В., Ракеты "Факела". М., МКБ "Факел", 2003 г.)

Модель противоракеты
5Я27 в музее
Долгопрудненского НПП

(Евгений Ерохин, http://missiles.ru)

Пуски противоракет 5Я27 / В-825 в составе комплекса С-225:

№пп	Дата	Изделие	Пусковая установка	Площадка полигона	Описание
01	27.07.1967	5Я27 макет без аппаратуры	полигонная ПУ, без управления комплексом С-225	№35	первый бросковый пуск ракеты без аппаратуры, отработка двигателя ракеты и процедуры старта, ракета взорвалась после старта
02		5Я27 макет без аппаратуры	полигонная ПУ, без управления комплексом С-225	№35	второй бросковый пуск ракеты без аппаратуры, отработка двигателя ракеты и процедуры старта, ракета взорвалась после старта
	июнь 1969	5Я27 с автопилотом, не комплектная	полигонная ПУ, старт из ТПК, без управления комплексом С-225	№35	первый пуск серии автономных испытаний ракеты с автопилотом, всего до конца 1969 г. (до 1971 г. по др.анным) проведено 6 подобных пусков (вкл.этот). Отработка двигателя 1-й ступени, выхода из ТПК, раскрытия стабилизаторов, разделение ступеней.
	1971	5Я27 комплектная (и далее)	полигонная ПУ ?, старт из ТПК, управление макетным образцом С-225	№35	автономный пуск для отработки передачи команд на ракету, доработки БРЭО ракеты, всего проведено 9 таких пусков
14	16.02.1971	5Я27	полигонная ПУ ?, старт из ТПК, управление макетным образцом С-225	№35	первый пуск в замкнутом контуре управления, всего на макетном образце комплекса проведено 2 таких пуска
15	1971 ?	5Я27	полигонная ПУ ?, старт из ТПК, управление макетным образцом С-225	№35	второй пуск в замкнутом контуре управления на макетном образце (всего проведено 2 таких пуска)
16-22	01.02.1973	5Я27	полигонная ПУ ?, старт из ТПК, управление средствами 1.О.О. комплекса С-225	№35	первый пуск второй серии пусков в замкнутом контуре управления в неподвижную точку (7 пусков в 1973 г.), первый пуск с управлением средствами 1.О.О.
23-27	1974-1975	5Я27	полигонная ПУ ?, управление средствами 1.О.О. комплекса С-225	№35	всего 6 пусков в замкнутом контуре управления по условной движущейся цели (БРСД / МБР)
28	декабрь 1975	5Я27	полигонная ПУ ?, старт из ТПК, управление средствами 1.О.О. комплекса С-225	№35	последний пуск из серии в 6 пусков в замкнутом контуре управления по условной движущейся цели
29	29.10.1976	5Я27	полигонная ПУ ?, старт из ТПК, управление средствами 1.О.О. комплекса С-225	№35	пуск по реальной цели, первый в СССР перехват БЧ БРСД в верхних слоях атмосферы
30	28.07.1977	5Я27	полигонная ПУ ?, старт из ТПК, управление средствами 1.О.О. комплекса С-225	№35	пуск по реальной цели, цель - сложная баллистическая цель / МБР; последний пуск 5Я27

Создание ракеты 5Я26 / ПРС-1. Техническое задание на проектирование высокоскоростной двухступенчатой твердотопливной противоракеты ближнего атмосферного перехвата 5Я26 для системы ПРО С-225 / "Таран" выдано в 1964 г. ОКБ-2 (МКБ"Факел") под руководством П.Д.Грушина. Постановление о проектировании противоракеты 5Я26 для объектовой системы ПРО С-225 вышло 5 ноября 1965 г. Техническое проектирование начато в 1967 г. ОКБ-2 (МКБ"Факел"), главный конструктор - В.В.Коляскин.

В 1967 г. после изучения проблемы селекции ложных целей, а так же после появления МБР оснащенных тяжелыми ложными целями, принято решение о введении в состав системы ПРО второго атмосферного эшелона с высокоскоростной атмосферной противоракетой и модернизированной РЛС с ФАР с отклонением луча в секторе 20 х 20 град с целью дострела не отсеявшихся при входе в атмосферу целей. Для испытания новой РЛС и измененной системы С-225 принято решение о создании второго опытного образца системы С-225. Создание второго опытного образца со скоростной противоракетой оформлено решением ВПК при СМ СССР №261 от 25 сентября 1968 г.

В 1969 г. по причине загруженности КБ другими заказами в сочетании с крайней сложностью задачи и по рекомендации Д.Ф.Устинова проектирование ракеты 5Я26 передано из ОКБ-2 в ОКБ-8 (ОКБ "Новатор"), главный конструктор Л.В.Люльев (позже - Павел Камнев). Ракета перепроектирована по одноступенчатой схеме с отделяемой управляемой головной частью. Конструкция ракеты уникальна т.к. через 3-4 секунды после старта поверхность корпуса ракеты имеет температуру около 2000 град.С и во время разгона испытывает большие перегрузки. Корпус покрыт теплозащитным покрытием. Органы управления и стабилизации ракеты - газодинамические. Разработка бортовой аппаратуры ракеты велась КБ-1 - ответчик и приемник команд разрабатывались под руководством В.И.Толстикова и В.И.Долгих; главный конструктор автопилота - П.М.Кириллов. Двигатель ракеты разрабатывался КБ Пермского завода под руководством Козлова (ныне - НПО "Искра"). Летные харакеристики ракеты 5Я26 утверждены в 1970 г., а эскизный проект ракеты 5Я26 выпущен в 1971 г. СМКБ "Новатор".

По решению Комиссии Президиума СМ СССР по военно-промышленным вопросам №272 от 03 ноября 1970 г. и №151 от 14 июня 1971 г. в декабре 1970 г. на 35-й площадке полигона Сары-Шаган развертывается первый опытный образец стрельбового комплекса системы ближнего перехвата с ракетами 5Я26. Ракеты для испытаний изготовлены Долгопрудненским машиностроительным заводом в 1973 г. (источник - Первов, данные вызывают некоторые сомнения, вероятно так же серийное производство на Заводе им.Калинина, г.Свердловск).

Первый бросковый пуск прототипа противоракеты 5Я26 проведен 27 ноября 1973 года с наклонной (20 град.) полигонной ПУ. Первые два пуска ракет проводились без аппаратуры (более подробно см.ниже таблицу). Испытания на 1-м опытном образце комплекса "Азов" на 35-й площадке полигона Сары-Шаган велись с 1977 г. (с 7 по 11 пуски). Первый бросковый пуск на 2-м опытном образце комплекса "Азов" - июль-август 1979 г. (12-й пуск ракеты, неудачный, ракета взорвалась после выхода из шахты из-за несовершенства конструкции шахты и газоотражательного щита), данная шахтная ПУ более не использовалась. Из 15 последующих пусков 6 пусков были аварийными по причине поломки ракет, а до 17-го пуска не удавалось обеспечить надежную радиосвязь с бортом ракеты. Первый пуск ракеты 5Я26 с включенным контуром управления - июль 1981 г. (20-й пуск). Первый успешный перехват баллистической цели - апрель 1984 г. (дальность действия 40 км, расхождение с целью 50 м, цель - БРСД 8К65 ). Всего было проведено 28 пусков ракет 5Я26. После этих пусков, испытания ракеты 5Я26 / ПРС-1 с системами комплекса С-225 были прекращены, а ракета передана для испытаний в составе системы ПРО А-135.

Первые полигонные пуски сопровождались механическим разрушением двигателя. Причиной была технология ремонта композитного корпуса при непроклеях методом шприцевания в дефектную зону: как результат, дефект не устранялся, появлялась зона пониженной прочности. Технология была санкционирована лично П.Ф.Зубцом, за что его тихонько и без шума отправили на пенсию. (ABL22, http://military.tomsk.ru/forum).

Памятник ракете 5Я26 / ПРС-1 в ТПК стрельбового комплекса "Азов" в г.Приозерске, полигон Сары-Шаган (http://tetraedr.com)

Пуски противоракет ПРС-1 / 5Я26 в составе комплекса С-225:

№пп	Дата	Изделие	Пусковая установка	Площадка полигона	Описание
01	27.11.1973	5Я26 макет без аппаратуры	наклонная полигонная ПУ, угол к горизонту 20 град, без управления комплексом С-225	№35	первый бросковый пуск ракеты без аппаратуры, отработка двигателя ракеты и процедуры старта
02		5Я26 макет без аппаратуры	наклонная полигонная ПУ, угол к горизонту 20 град, без управления комплексом С-225	№35	второй бросковый пуск ракеты без аппаратуры, отработка двигателя ракеты и процедуры старта
03		5Я26 с БРЭО, не комплектная	наклонная полигонная ПУ, угол к горизонту 20 град, без управления комплексом С-225	№35	возможно, отработка элементов двигателя ракеты и БРЭО
04		5Я26 с БРЭО, не комплектная	наклонная полигонная ПУ, угол к горизонту 20 град, без управления комплексом С-225	№35	возможно, отработка элементов двигателя ракеты и БРЭО
05	июль 1976	5Я26 с БРЭО	наклонная полигонная ПУ, угол к горизонту 20 град, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
06	декабрь 1976	5Я26 с БРЭО	наклонная полигонная ПУ, угол к горизонту 20 град, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
07	август 1977	5Я26 штатная (и далее)	наземная ПУ, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
08	октябрь 1977	5Я26	наземная ПУ, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
09	апрель 1978	5Я26	наземная ПУ, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
10		5Я26	наземная ПУ, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
11	октябрь 1978	5Я26	наземная ПУ, управление средствами 1.О.О. комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
12	март 1979	5Я26	наземная ПУ, управление средствами 2.О.О. комплекса С-225 (первый пуск с 2.О.О.)	№35	пуск в неподвижную точку, работа канала ответчика
13	июль 1979	5Я26	ШПУ 2.О.О комплекса С-225, аналогичная проектируемой для А-135 ШПУ системы ПРО г.Москвы, бросковый пуск	№35	первый пуск из ШПУ, аварийный, ШПУ повреждена и более не использовалась - после выхода из ШПУ через 5 секунд ракета взорвалась, обнаружен дефект в конструкции ШПУ, позже устранен.
14	август 1979	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
15	феваль 1980	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
16		5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
17	июль 1980	5Я26	ШПУ 2.О.О комплекса С-225	№35	первый пуск с надежной радиосвязью с бортом ракеты (до того надежную связь с бортом обеспечить не удавалось), пуск в неподвижную точку, работа канала ответчика
18		5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
19		5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика
20	13 июля 1981 г.	5Я26	ШПУ 2.О.О комплекса С-225	№35	первый пуск с замкнутым контуром управления ракетой, пуск в неподвижную точку, работа канала ответчика с управлением ракетой
21	1981-1982	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика с управлением ракетой
22	1981-1982	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика с управлением ракетой
23	1981-1982	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск в неподвижную точку, работа канала ответчика с управлением ракетой
24	1981-1982	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск по условной движущейся цели, работа канала ответчика с управлением ракетой, работа канала сопровождения цели (целевого канала)
25	1981-1982	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск по условной движущейся цели, работа канала ответчика с управлением ракетой, работа канала сопровождения цели (целевого канала)
26	январь 1983	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск по условной движущейся цели, работа канала ответчика с управлением ракетой, работа канала сопровождения цели (целевого канала)
27	июнь 1983	5Я26	ШПУ 2.О.О комплекса С-225	№35	пуск по условной цели, работа канала ответчика с управлением ракетой, работа канала сопровождения цели (целевого канала)
28	28 апреля 1984 г.	5Я26	ШПУ 2.О.О комплекса С-225	№35	первый успешный перехват баллистической цели - БРСД 8К65, промах 50 м на дальности 40 км, последний пуск ПРС-1 средствами комплекса С-225. Работа канала ответчика с управлением ракетой, работа канала сопровождения цели (целевого канала)

Прим. - с 14 по 27 пуски включительно было 5 неудачных пусков по причине выхода из строя ракет.

Данные ракет:

Наименование ракет	5Я27 / В-825	5Я26 / ПРС-1
Разработчик	ОКБ-2 / МКБ "Факел"	ОКБ "Новатор"
Класс дальности	средней, заатмосферный перехват	малой дальности, атмосферный перехват
Управление наведением	командное, блок управления и автопилот разработки КБ-1 (под руководством В.М.Шабанова и П.М.Кириллова)	командное (автопилот 5А13, ответчик), антенны приемника команд и ответчика расположены попарно по 2 шт на корпусе ракеты, экранирование антенн от плазмы, возникающей при полете ракеты в атмосфере, происходит выпрыском фреона или аналогичной по свойствам жидкости
Управление ракетой	Аэродинамические рули и газодинамическое управление на 1-й ступени, газодинамическое управление на 2-й ступени.	Основная ступень - газодинамическое с помощью впрыска в сопло основного двигателя продуктов сгорания из камеры РДТТ. Управляемая БЧ - газодинамическое с ипользованием импульсных микродвигателей направленных перпендикулярно продольной оси ракеты (вероятно расположены в районе центра масс отделяемой части ракеты).
Пусковая установка	старт из ТПК с пусковой установки разработки (ПУ и ТПК) КБ завода "Большевик", главный конструктор Т.Д.Вылкост	вертикальный старт из ТПК (в бросковых пусках использовалась полигонная наклонная ПУ, такого рода пуски производились без ТПК)
Особенности конструкции	2 ступени, в конструкции использованы теплозащитное покрытие из стеклоткани, жаростойкие сплавы с напытением двуокиси циркония; основной материал конструкции - титановые сплавы, отсеки выполнены из магниевых сплавов, баки - алюминиевые сплавы; рули управления выполнены из вольфрамо-молибденового сплава; в конструкции широко используются детали из пластмассы.	отделяемая ступень со стартово-разгонным РДТТ, отделяемая управляемая БЧ с газодинамическими рулевыми двигателями; тип корпуса - несущий конус; корпус выполнен из высокопрочных сталей с использованием намотки из композиционных материалов с прочноскрепленными коническими зарядами твердого топлива специфической формы.
Двигатели	1 ступень - РДТТ 5С24 разработан ОКБ-16 - Казанским КБ двигателестроения (позже КБ "Союз"), главный конструктор - П.Ф.Зубец, отработка двигателя завершена к началу 1970-х годов; 2 ступень - ЖРД разработки Ленинградского завода им. В.Я.Климова, главный конструктор С.П.Изотов; система подачи топлива - вытеснительная сильфонная (вытеснение топлива подкачиваемым алюминиевым гофрированным мешком)	стартово-маршевый РДТТ 5С73 на смесевом высокоэнергетическом топливе с высоким удельным импульсом, горение топлива происходит со скоростью близкой к скорости звука ("управляемый взрыв"). Двигатель ракеты 53Т6 разработан ОКБ-16 - Казанским КБ двигателестроения (позже КБ "Союз"), главный конструктор - П.Ф.Зубец, ведущий конструктор - И.Х.Фахрутдинов. Техническое задание на создание двигателей для ракет 5Я26 / ПРС-1 и ракеты ЗРК 9М82 поступило в 1969-1970 г.г. Возможно, двигатель разделен на стартовую часть с одним составом топлива и маршевую часть с топливом другого типа. Тип заряда твердого топлива - канально-щелевой (предположительно). Длина двигателя без сопла - не менее 7 м (данные оценочные) Тяга двигателя - 650-750-1000 т (данные оценочные) Время работы РДТТ - 4 с
Длина	18.5 или 19 м (по разным данным) 1 ступень - 10 м 2 ступень - 9 м	ок.12 м (10 м по др.данным)
Диаметр	1.3 м (1 ступень)	ок. 1.7-1.8 м (1.5-1.6 м по др.данным)
Масса	16600 или 17900 кг (по разным данным) 1 ступень - 14000 м 2 ступень - 3900 кг	10000 кг Масса ГЧ - 500-700 кг (оценочно) Масса БЧ - 150 кг (оценочно)
Дальность действия	от 10 до более 200 км	80-100 км
Высота поражения	10000 - 185000 м	5000-30000 м
Скорость	1100 м/с (средняя скорость, дальность 40 км) 1550 м/с (средняя скорость, дальность 115 км)	4000 м/с до 5500 м/с (? по др.данным)
Перегрузки максимальные		- 210G продольная - 90 G поперечная
Типы БЧ	ядерная БЧ малой мощности	ядерная БЧ с боевым блоком АА-84 мощностью 10 кт. БЧ с системой подрыва разработана КБ С.Г.Кочарянца, ядерный боевой блок с начинкой из плутония-239 - ВНИИЭФ (г.Арзамас -16) под общим руководством Ю.Б.Харитона
Гарантийный срок хранения	10 лет	не менее 10 лет, возможно, с продлением до 15-20 лет по итогам дополнительных испытаний и доработок.

Ракета 53Т6 / ПРС-1 / ABM-3 GAZELLE в пуске 26.10.2010 г., 35-я площадка полигона Сары-Шаган (фото - Михаил Ходаренок, http://vpk-news.ru).

Модификации:
С-225 (проект) - ограниченно возимый комплекс.

С-225 "Азов" - полигонный прототип системы ПРО С-225.

С-225, ракета 5Я27 (1967 г.) - вариант ракеты для бросковых испытаний без системы управления и БЧ.

С-225, ракета 5Я27 (1969 г.) - вариант ракеты для автономных испытаний с управлением автопилотом, без БЧ.

С-225, ракета 5Я27 (1971 г.) - вариант ракеты для испытаний в замкнутом контуре управления, без БЧ.

С-225, ракета 5Я27 (1973 г.) - штатный вариант ракеты. Пуски производились в 1973, 1976-1977 годах.

С-225, ракета 5Я26 (1973 г.) - опытный вариант - бросковые испытания с наклонной (20 град к горизонту) полигонной ПУ. Производство начато в 1973 г., первые бросковые пуски - 1978 г.

С-225, ракета 5Я26 (1979 г.) - опытный вариант 2 - испытания производились из шахтной ПУ глубиной 18 м из стеклопластикового ТПК.

С-225, ракета 5Я26 (1981 г.) - опытный вариант для испытаний в замкнутом контуре управления.

С-225, ракета 5Я26 (1982 г.) - опытный вариант для испытаний по перехвату баллистических целей со штатной БЧ..

Комплекс 58Р6 (1985 г.) - вероятно, комплекс ближнего перехвата. По некоторым данным испытания комплекса велись в интересах системы А-135 с привлечением средств комплекса "Азов" (ШПУ ракет ПРС-1 на площадке №35 полигона Сары-Шаган) с 1985 г. Не подтверждено.

Статус - СССР - разработан, создан прототип комплекса, испытывался. Результаты испытаний использованы при работах над вторым эшелоном системы ПРО А-135 - ракетой 53Т6.

- 1975 г. - перебазирование на Камчатку измерительного комплекса 5К17.

- 1977 г. - Государственная премия СССР за работы по системе ПРО С-225 вручена ЦКБ "Алмаз". Отмечены Капустян К.К., Реутов Г.Б., Печенин Е.В., Власов В.И. Правительственные награды за испытания комплекса средств преодоления ПРО получили Злобин Л.Н. и Трухачев А.А.

- 1977 г. конец - январь 1978 г. - монтаж второго (третьего фактически) опытного образца комплекса С-225 на полигоне Сары-Шаган.

- 1985 г. 5-8 июня - Центр Контроля Космического Пространства по данным измерительного комплекса 5К17 "Азов" (Камчатка) произвел наведение космического корабля "Союз Т-13" с космонавтами В.А. Джанибековым и В.П. Савиных на борту для стыковки с обесточенной космической станцией "Салют-7". КК пристыковался к станции и обеспечил включение её систем. (ист. - Вотинцев).

- 1990-е годы начало - средства комплекса "Азов" системы ПРО С-225 демонтированы.

- 2006 г. - прекращение работы измерительного комплекса 5К17 на Камчатке.

Источники:
Военный паритет. Сайт http://militaryparitet.com, 2008 г.
Вотинцев Ю.В. Неизвестные войска исчезнувшей сверхдержавы. // Военно-исторический журнал. №№8-11 / 1993 г.
Глобальная авантюра. Форум сайта http://avanturist.org, 2010 г.
Дементьев Г. СМУ-304 - ГПТП "Гранит" - ОАО "ГНПО "Гранит". // Военно-промышленный курьер. №7 / 2007 г.
Институт точной механики и вычислительной техники им. С. А. Лебедева РАН - научно-исследовательский институт в области информационных технологий, вычислительной техники и микроэлектроники. Сайт http://www.ipmce.ru, 2010 г.
Капустян К., От противовоздушной - к противоракетной обороне. Грани "Алмаза". М., 2002 г.
Кисунько Г.В. Секретная зона: исповедь генерального конструктора. М.: Современник. 1996 г.
Конференция патриотпортала. Сайт http://conferencia.patriotoportal.ru, 2010 г.
Коровин В., Ракеты "Факела". М., МКБ "Факел", 2003 г.
Корпорация "Вымпел". Системы ракетно-космической обороны. М., "Оружие и технологии", 2004 г.
Кузнецов А. Астрономически точные слухи. // Техника молодежи. N 5 / 1993 г.
Лиханов Д., За 40 минут до третьей мировой. // Совершенно секретно. N 5 / 1993 г.
Оружие противоракетной обороны России: героическая эпопея создания оборонной триады и первопроходцы - создатели и испытатели. М., 2006 г.
Первов М. "Аннушки" - часовые Москвы. М., ИД "Столичная энциклопедия", 2010 г.
Полигон. Сайт http://foxbat3.narod.ru, 2010 г.
Полигоны Семипалатинск и Сары-Шаган. Сайт http://kursakov.narod.ru, 2010 г.
ПРО СССР, США, России и оружие основанное на новых физических принципах. Форум сайта http://sudden-strike.ru, 2010 г.
Система противоракетной обороны "Азов". Сайт http://www.raspletin.ru, 2012 г.
Система стратегической ПРО А-135 – система второго поколения ПРО Москвы. Сайт http://old.vko.ru, 2010 г.
Технические характеристики РЛС ПРО Flat Twin оказались ниже, чем считалось ранее. Доклад технической разведки. ЦРУ. Октябрь 1991 г. Перевод Артема Рубана. http://pvo.guns.ru.
Троицкий А. Взлет "Беркута". // Военно-промышленный курьер. № 33 / 2008 г.
Conressional Record (Чтения Конгресса США) , N 101 / 1988. США.
Encyclopedia Astronautica. Сайт http://www.astronautix.com, 2010 г.
Federation of American Scientists. Сайт http://www.fas.org, 2010 г.
MilitaryRussia.Ru. Форум, 2010-2011 г.г.
Parsch Andreas and Aleksey V. Martynov. Designations of Soviet and Russian Military Aircraft and Missiles © 2005-2008.
The impact of US and Soviet ballistic missile defence programms on ABM-treaty. Washington , march 1985. США.

Обсудить на форуме
