Р-73РМД1 изделие 72 (иногда в прессе - "Р-72", как одна из модификаций) - AA-11 ARCHER
Р-73М РМД-2 - AA-11 ARCHER-M
Р-73Э (энергетическая)
Р-73К (возможно, коммерческая - экспортная)
Комплекс (?) К-74МЭ (экспортная модель на базе Р-73Э)
Принята на вооружение в 1983 г. Начало массового производства - 1987 г. Разработана в МКБ "Молния", производится и модернизирована на НПО "Вымпел". Обладает возможностью пуска в заднюю полусферу и может использоваться против ракет "воздух-воздух". Мод. РМД-2 - большая головная часть без датчиков угла атаки. Запуск осуществляется с АПУ-62-1М (эта модификация АПУ применяется на Ка-50). К-74МЭ разработана в МКБ "Вымпел" на базе Р-73Э.

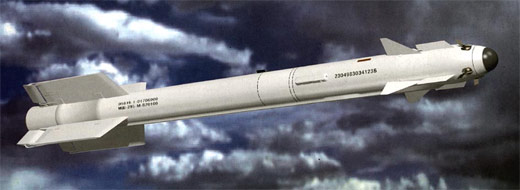

Ракета Р-73Э
Носители:
самолеты - Ил-102, МиГ-21И, МиГ-23МЛД, МиГ-29/М/С/К, Су-25Т, Су-27/Су-27К и модификации, Су-34, Як-141;
вертолеты - Ка-50/Ка-52 (до 2-х шт.)
Р-73 под прототипом Ка-52
Наведение - всеракурсная ИК ГСН
Угол целеуказания
- РМД-1 - сектор 90 град.
- РМД-2 - сектор 120 град. (180 град. после пуска)
Скорость изменения положения цели - до 60 град./с
Двигатель - РДТТ с газодинамическими рулями (высокая маневренность), Р-73Э - более мощный двигатель;
Длина - 2900 мм
Диаметр корпуса - 170 мм
Размах крыла - 510 мм
Размах стабилизаторов - 380 мм
Масса
- РМД-1 - 105 кг
- РМД-2 - 110 кг
Масса БЧ - 7,3 кг (Р-73Э/К-74МЭ - 8 кг)
Подвеска Р-73РМД1
Дальность пуска
- РМД-1 - 0,3 - 21-30 км
- РМД-2 - 0,3 - 40 км
- в заднюю полусферу носителя - 12 км
Высота полета цели
- РМД-1 - 20-20000 м
- РМД-2 - 5-20000 м
Разница потолков цели и перехватчика - до 12000 м
Скорость цели максимальная - 2500 км/ч
Максимальная перегрузка цели - 12 G
Вероятность поражения цели одной ракетой - 60%
Максимальная эксплуатационная перегрузка - 40 G
Тип БЧ - стержневая
Взрыватели - дистанционные - радиолокационный или лазерный.
АА-11 с радиовзрывателем и с оптическим взрывателем (на переднем плане)
под Су-27 (выставка в Москве, август 1989 г.).
Статус:
Россия - 1999 г. - состоит на вооружении.
Экспорт:
Индия - 1996 г. - уже есть на вооружении.
Других точных данных по экспорту нет.
Ракета Р-74МЭ
Проекции ракеты АА-11 ARCHER
